21 oct 2010

Se requiere 20 interesados... (llevamos 14! =D)

Estimados Todos, CAMBIEMOS EL MODELITO! =D

Con la finalidad de CONTINUAR reduciendo costos, se hace necesario cambiar el modelo de Dry Cell, y reunir 20 entusiastas interesados en adquirir 11 placas de acero inoxidable para armar una Celda Seca con las siguientes caracteristicas (ahora si, la imagen es el objetivo final!):

-
11 laminillas de 4 x 4" de Inox 316-L cal.20 (aprox. 1 mm de espesor), con posibilidad de crecer a 21 laminillas (-nnnn+nnnn-nnnn+nnnn-) para los V6 y V8.

- Config. del electrodo: -nnnn+nnnn- (11 laminas 5 electrodos espejeados), las laminas deberan ser cortadas, por el interesado, en las esquinas para dejar paso al tornillo de polaridad.

- El costo es unicamente por el material (11 laminillas sin lijar, ni barrenar): : $300.00 pesos, lo que actualmente equivale a $24.00 USD, mas gasto de envio (aprox. $150 pesos en Mexico). Interesados dejen un comentario con sus datos, dense prisa! =D

Comentario de salida: reunidos los 20 interesados, incluiré 2 conectores espiga tipo codo de Nylon 1/4" ID tubing con cuerda (1/8-27 NPT), para el puerto machueleado en el acrilico, por cada paquete de 11 laminas solicitado.

El acrilico (4x4", 1/2" espesor), los aro sellos (o rings 3" diam. - 1/8" espesor), los tornillos, tuercas, roldanas y el angulo de aluminio para la base, los pueden conseguir en negocios locales del ramo.

Suerte y saludos.

Fig. A. EFIE Dual, sin leds! =D

Fig. B. Detalle de conexión.

Fig C. César aca la vista, clickeale para agrandarla! =D


Fig. D. Otro modelo de Celda Humeda tipo Bob Boyce Booster (B3).

Mientras continuamos esperando por 10 interesados mas (llevamos 14!), aca les dejo otro interesante proyecto: Calentador Solar Ecológico.


(06.feb.2011) Comentario de Salida. Los Calentadores Solares usan tubos de vidro al vacio y no son creación o diseño de CONESA, pues ECOSOLARIS tambien los comercializa en Toluca de Lerdo. En realidad son importados desde Canada, Usa o China (ya no pido calidad con estos chinos, espero que al menos tengan G.A.R.A.N.T.I.A, pues para ser chinos-cochinos no son TAN BARATOS!), en el sitio de Energias Alternativas la actualización.

Regresare...

1 oct 2010

Circuito del EFIE Digital & HHO (diagramas electrónicos)





(algo hacia falta... feliz mes de la raza! =D)

Porque las aves del mismo plumaje vuelen siempre juntas...

Estimados lectores y entusiastas, a petición de algunos y gusto de otros, este mes de Octubre les dejo algunos diagramas electrónicos para que complementen o mejoren sus interesantes, útiles y ecológicos proyectos de HHO. (para agrandar el diagrama cliqueale sobre cada imágen)

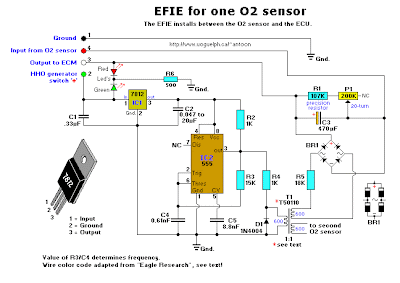

EFIE Digital. Se usa para sumar digitalmente un voltaje de offset a la señal generada por el Sensor de Oxigeno.

EFIE digital, lista de partes:
R1 = 107K                                     C1 = 0.33uF
R2,R4 = 1K C2 = 0.047 to 20uF
R3 = 15K C3 = 470uF, 35V, electrolitico (polarizado)
R5 = 18K C4 = 0.61nF
R6 = 500 ohm (opcional) C5 = 8.8nF
P1 = 200K, pot. precision 20 vueltas.
IC1 = 7812 regulador de voltaje, TO-220, no requiere disipador.
IC2 = 555 Temporzador IC, con zocalo de 8 patas.
D1 = 1N400x, diodo de proposito general. Cualqueira de la serie (1N4001-1N4007)
BR1 = Puente rectificador, 100/5A, o hazlo con 4 1N4004 diodos (como en el diagrama)
*T1 = T50110, Rhombus Industries
Led = 1 verde, 1 rojo. (opcionales)

* El Transformador T1 tiene una relacion de 1:1, lo cual significa que no hay ganancia ni reducción de voltaje (se usa solo para aislar la señal del O2 en el circuito). Y esta consformado por el mismo número de vueltas (600) tanto en el primario como en loS secundarioS. El circuito completo "armelo Ud. mismo", cuesta solo $23 USD con eagle reseach (Kit para ensamblar de eagle-research).

Aca la liga para los detalles: sitio del Efie eagle research.
recuerden agradecer a Tony Von Ronn! =D

EFIE Digital (LM3914). Actualización 19.May.11.


LISTA DE PARTES.
IC LM3914 linear LED dot/bar Driver IC
Transistor BC 327 pnp general purpose
Darlington Transistor MPSA14 npn high gain darlington
Diodes 2 x 1N4007 or equivalent
LED 5mm round, any color
Trimpots 2 x 10K linear carbon
Capacitors 3 x Electrolytic 10uF, 0.1uF, 2.2uF
Resistors carbon film 1/4 watt
• 1 x 10M
• 2 x 1M
• 1 x 3.9M
• 1 x 10K
• 1 x 2.7K
• 2 x 1K Rotary switch single pole
Toggle switch DPDT
Printed circuit board general experimenters board about 2 x3 inches
Case to fit


El PWM-1 (Modulador de Ancho de pulso).
Se emplea para fijar y controlar la cantidad de corriente electrica a traves de la celda o electrodo, sin importar el comportamiento de la carga (RL), por variaciones en la temperatura de la celda.


El PWM-2 (1-30A)

LIMITADOR DE CORRIENTE EN CD
. Control PWM para Generadores de Hidrogeno.
A diferencia de los circuitos de PWM, este circuito también tiene un "Control Limitador de Corriente". "Si la Celda-H se calienta y trata de drenar más corriente, este circuito no la deja".
NOTA: Este circuito no es mi diseño, es de: "http://www.alt-nrg.org", sin embargo ha sido modificado un poco, se diseñó un circuito impreso para él y se ha probado.
"Este artículo fue escrito y publicado con el permiso del propietario del sitio".
El circuito tiene tres controles:
1) Con las piezas como se muestran (excepto VR2, yo uso un POT de 25K), la frecuencia es de 500Hz-3,500Hz. Cambiando el valor de C1 cambiara ese rango.
2) El ciclo de trabajo es ajustable, fundamentalmente de 0 a 100%.
3) El Límite de Corriente es ajustable en un amplio margen con el R12 como se muestra. R12 se hace con un 4.5" de cable de calentador, con un extremo soldadas entre sí para formar una forma de U. O uno trozo de 9" longitud de cable automotivo 16 AWG de cobre. Ver información adicional R12 en el Esquema. El aumento de la resistencia R12 le permitirá a un rango inferior de corriente, y viceversa. Lo siento, no tengo una fuente de poder suficientemente grande para probar estos límites.
Mosfet Q1 "tiene que ser montado en un disipador de calor adecuado GRANDE".
** Si se pone demasiado caliente para sostenerle con la mano, probablemente necesite un disipador de mayor tamaño.
NOTA: Cuando este circuito entra en Modo de Limitador de Corriente, "Q1" pueden calentarse mucho, ya que en realidad se convierte en un dispositivo de resistencia variable.
PROCEDIMIENTO DE CONFIGURACION.
1) Para el ajuste correcto de este dispositivo necesita un Amperimetro en serie con la Celda-H.
2) A continuación, fijar la frecuencia donde gusten. En mi opinión, la frecuencia hace muy poca diferencia.
3) Ajustar el Control de Límite de Corriente en apagado total. (es la resistencia de 100K)
4) Establezcan el PWM a la corriente de su elección con Celda-H fria.
5) Ahora modifica el Limite de Control de Corriente, tal que la corriente apenas comienze a mostrar una disminución en el amperimetro.
6) Ahora, asi como la Celda-H se calienta, este circuito debe mantener una corriente constante.


Generador de HHO con DC pulsada.
Ajustado a una frecuencia de 42.8KH y montado sobre la primera señal portadora de 600 cps (frecuencias de Keely: 610 Hz y 42.8 KHz), para comandar la compuerta del FET. Los tubos externos son cargados positivamente y se desincronizan exactamente 180 grados fuera de fase con los tubos internos (GND), esto con la distancia apropiada entre los electrodos, facilita la separación del H2O con una cantidad menor de corriente eléctrica en DC, pues utiliza un PWM! =D


Op. A. Dave Lowton Driver Circuit.

Op. B. Dave Lowton Driver Circuit.

Para los colegas versados en electrónica.
Acá el SECRETO de la DC pulsada...

Comentario de Salida. Mas información sobre el auto de solo HHO, picale acá.
En breve estaré con informaciones sobre el Hydrogen Hog, que utiliza un PWM para poner los dos tubos en frecuencia defasada 180 grados, y así usa muy poca DC para lograr producciones de HHO muy interesantes, de hasta 50 LPM! =D

Un excelente diseño de celda seca para casa o vehiculo.
