Otra forma de usar Agua + Hidrogeno !!!

Bueno pues como dijera alguien, hay mil maneras de matar una cucaracha y cada quien la mata como puede! =D

Usando hidrógeno comprimido y vapor de agua inyectado, tambien se puede!...

La pregunta clave es: ¿Dónde carajos estan esos autos ahora???

REGRESARE...

Pantallas LED, la hora de la verdad! =D

Estimados y amables lectores llego la hora de la verdad VERDERA!, Les revelaré el secreto mejor guardado de las pantallas LED que tanto gustan y que son TAN CARAS. Y por las que han pagado entre $300 y $600 USD o más =D

La imagen de arriba detalla la pantalla LED, con su tira de control matricial (la de cristal de color negro que esta sobre su marco metalico), la tarjeta controladora de video (CPB-Izq.), y la fuente de poder (CPB-Der.). Y esta es TODA LA TECNOLOGIA por la que has pagado tanto dinerito ... =(

El resto del material son plásticos, acrilatos y lamina.

3 filtros de acrilato de 10 milesimas de pulgada de grosor de diferentes tonalidades y opacidades.

Una placa de acrílico o plexiglass de 1/4" de grosor, del tamaño de tu pantallotota =D. Lamina trasera de polietileno blanco de 10 milesimas de pulgada para reflejar la luz al frente e iluminar de atras hacia el frente y a través de la pantalla matricial, como una pecera; con sus dos guías de iluminación (sup. e inf.) con LED o tubo capilar CFL.

Y el resto de la chatarra; carcasas de plástico y metal, tornillería y un impreso flexible y un par de cables planos y dos luminarias superdelgadas de CFL para iluminar el plexiglass.

Y la pregunta clave es: ¿Porque carajos son tan caras esas madres?...

... Y no chille !!!! =D

REGRESARE...

¿Un eliminador de DC o un SSLD?

¿Cuales son las diferencias entre polarizar un conjunto leds de 3.1V con una fuente, eliminador o convertidor de 5.2VDC@0.7A, y con un SSLD (Super Simple Led Driver)?

En el primer caso, con la fuente de 5.2V, el arreglo debe ser EN PARALELO de 35 led máximo (0.7A/.02A=35 Led).

1. Las ventajas es que si se funde un led del arreglo, solo pierdes UN LED.

2. El consumo será de 3.64W (0.7Ax5.2V)

3. La máxima desventaja, ademas del reducido numero de led, es que se requiere de una resistencia limitadora de corriente donde se disipará una potencia que no se aprovecha; justo será la diferencia de voltaje entre el voltaje de la fuente y el voltaje que requieren los led (5.2V-3.1V=2.1V), multiplicada por la corriente que requiere el conjunto de led en paralelo (0.02x35=0.7A) (2.1Vx(0.7A)=1.47W).

Mas la potencia que se disipa en el regulador / eliminador / convertidor de voltaje, una potencia considerable que tampoco se aprovecha, de similar valor a la del resistor, así tienes casi 3W desperdiciados como calor, es decir, que no se aprovechan. =(

Por otro lado, usando el SSLD, puedes polarizar hasta 60 led Super Brillante en un  arreglo en serie !!!

1. Tienes 25 led mas que usando el eliminador de DC.

2. Desventaja: Si se funde un solo led, pierdes toda la luminosidad. Por eso debes considerar 2 o mas arreglos en paralelo, de 60 led en serie =D

3. La potencia total es de solo 3.6W por arreglo.

4. No hay perdida de potencia por calor (en el Led Driver seria prácticamente despreciable), toda la potencia de la fuente del SSLD se aprovecha en el arreglo de los 60 Led !!! =D

Rey Hidrógeno dice: !!!HAGASE LA LUZ!!! =D

Llego su hermanita mayor ;-)

REGRESARE...

Lampara de 36W con 600 LED Super Brillante !!!

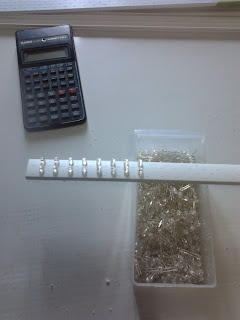

Queridos lectores, les dejo por acá los avances del proyecto para sustituir las lamparas tubo de Luz de Día (CFL) de 1.2M y 2.4M, por guias LED de 22W y 36W (360 y 600 LED Super Brillante, respectivamente).

Serán dos juegos de luminarias de 1.25M(22W) y 2.1M(36W)

Las de 2.1M con 36W, son 4 tiras de 150 led, que constituyen 10 series de 60 led = 600 Led.

Sorpresa, sorpresa!!!: Con el SSLD (Super Simple Led Driver, de dos componentes), ademas de manejar los 600 led de esta Super Lampara, es posible manejar dos intesidades; 10W para una luz suave y calida; y los prometidos 36W para sacar toda la luminosa y blanca intensidad del LED Super Brillante! =D

Imagen con 36W

Imagen con 10W

Acá pueden consultar los avances a detalle de este Super proyecto: LED Super Brillante

Rey Hidrógeno dice: HAGASE LA LUZ!!! , libre de Gas Mercúrio =D

Un proyecto mas terminado con éxito =D !!!

Dos luminarias de 36W cada una (2.1M), dos intensidades: baja de 10W x 2 = 20W para un ambientes mas relajado; y alta de 36W x 2 =  72W, manejados con el SSLD.

Las imágenes presenta 18W y 5W únicamente, pues están conectadas en paralelo a un solo Led Driver, se requieren dos  SSLD para brillar las dos lamparas a su potencia total de 72W...

Un breve video que muestra el funcionamiento de las lamparas!

REGRESARE...
